LightWELD 1500
LightWELDTM 1500
手持式雷射焊接系統
左右滑動看表格| 規格概述 雷射功率 峰值功率 1500 W 高達2500 W 單面焊縫厚度 不銹鋼, 鍍鋅板, 碳鋼和鋁: 可達4 mm 銅: 可達1mm |
配備:
|
應用:
|
與MIG焊和TIG焊相比，LightWELD能夠顯著提高焊接速度，更容易學習和操作，並且能在更廣泛的材料和厚度上實現更優質且均勻的焊接效果，使變形、咬邊或焊穿的情況減至最低。熱影響區大大減小，同時也減少了傳統焊接方式後續所需的研磨和拋光，從而提高了整體生產效率、減少廢料並降低了每個工件的成本。
左右滑動看表格| LightWELD 雷射焊接 | |
| 高焊接速度 | 比傳統焊接方式快4倍，提高了生產率並降低了每個工件成本 |
| 高焊接品質 | 對厚材、薄材、高反射金屬皆能穩定焊接，不變形、咬邊或焊穿，熱影響區極小 |
| 易於使用 | 設置簡單、易於學習與操作，快速學習後可實現穩定的高品質焊縫 |
| 材料範圍廣泛 | 不同厚度金屬、超薄零件、銅焊接、不同電導率材料 |
| 擺動式焊接 | 可調整的擺動寬度高達5mm，提高焊接搭接能力並實現高度美觀的焊縫 |
| 操作人員安全 | 多級傳感器和互鎖安全裝置 |
左右滑動看表格| 雷射功率 |
高峰值功率
|
電力配置 |
參數儲存數量
|
擺動寬度 | 擺動頻率 | 呎吋(長x寬x高) | 重量 |
| 1500 W | 高達 2500 W | 220V 單相, 24A | 74 | 高達 5 mm | 高達 300 Hz | 641 x 316 x 534 mm 25.2” x 12.4” x 21” |
53 kg 118 lbs |
安全防護
LightWELD 是屬於Class IV 雷射系統，為確保操作設備時的安全，必須準備常規的防護措施。
內置功能包括：
- 雷射光源由鑰匙開關控制並配置急停按鈕，確保操作的安全性
- 光纖互鎖裝置，確保雷射光正確的傳輸到焊槍
- 焊槍採用兩段式觸發開關:啟動-> 出光， 確保安全操作
- 工件電氣接觸互鎖裝置，當焊槍與工件未能有效接觸時會關閉雷射
操作人員必須穿戴以下建議的個人防護裝備(PPE)，包括隨LightWELD提供的IPG雷射防護眼鏡和具IR雷射防護能力的焊接面罩， 抗雷射且耐熱的手套、帽子、皮圍裙和其他抗雷射和耐熱衣物。
控制面板和接口
雷射焊接功率最高可設定至 1500 W，透過直覺式的調整，就能夠輕易的對不同種類以及厚度的材料進行焊接參數優化。共可儲存74組內建以及自定義的加工參數，使新手焊工能在數小時的訓練後便投入生產。
後面板具有清楚的功能標示，容易且可快速的完成安裝。雷射傳輸光纖、保護氣體管以及槍頭控制線已預先整合為一條5m(10m可選配)的線纜，只需插上電源，接上保護氣體，再將安全鎖夾具夾上工件即可開始焊接作業。可透過附帶的乙太網路孔連線至高級參數設定頁面進行參數的微調與儲存。
焊槍 & 噴嘴類型:
手持焊接/清潔槍頭符合人體工學設計、輕巧且舒適。專為焊接與清潔設計的噴嘴搭配內建的擺動焊接功能使操作者能穩定的完成高品質焊接。一般焊接、送絲焊接以及清潔用噴嘴可簡單迅速的拆裝替換，進一步提升生產力。
可選配套件
LIGHTWELDTM 送絲機
P/N: CEU00003548XXXXU
選配的送絲機套組包含所有需要的軟硬體設備，可進一步擴充LightWELD 的填料焊接功能。
送絲機中包括以下裝置:
- 送絲機
- 焊接頭噴嘴專用固定支架
- 控制信號電纜
- 4個出絲嘴(0.8mm, 0.9 mm, 1.2 mm, 1.6mm)
- 4個送絲輪 (2個U形槽, 2個V形槽)
- 4條送絲管 (2 條鐵氟龍管, 2 條金屬管)
- IPG 加工模式軟體升級
- 用於碳鋼、不銹鋼、鋁、有色金屬及其他合金的手動雷射填絲焊接
- LightWELD 向送絲機發送啓/停同步觸發信號，可在送絲機上調整送絲速度
- 送絲專用噴嘴將可將焊絲精確地送至焊接熔池
- LightWELD 提供常見金屬的一般焊接與填料焊接的標準參數
左右滑動看表格| LightWELD 送絲機規格 | |
| 送絲長度 | 2.7 m (9 ft) |
| LightWELD介面 | 控制信號電纜 |
| 送絲速度範圍 | 40 – 600 cm/min (15 - 230 ipm) |
| 兼容的線徑 | 0.8mm - 1.6mm |
| 焊絲盤容量 | 1 kg (2 lb) , 5 kg(10 lb) 或 10 kg (25 lb) 需更換承軸 |
| 兼容的焊絲材料 | 不銹鋼、碳鋼、鋁 |
| 電源要求 | 115V 50/60 Hz |
| 送絲機重量 | 22 kg (48.4 lb) |
| 送絲機尺寸(LxWxH) | 420 mm (16.5 in) x 210 mm (8.3 in) x 570 mm (22.4 in) |
LIGHTWELDTM 焊接櫃
高承重焊接櫃賦予 LightWELD 系統以及配件靈活移動的能力
主要特點包括:
- 櫃頂的平台尺寸專為LightWELD機箱和送絲機（可選）設計
- 三個配有滾珠滑軌的儲物抽屜
- 焊接面照專用存放空間
- 帶活動擱板的鎖櫃
- 可放置兩個9英吋氣瓶用平台和繫練
- LightWELD焊槍和纜線的專用固定拖架
- 可鎖定的萬向輪
左右滑動看表格| LightWELD 焊接櫃尺寸 | 承重能力 | |
| 推車 (長 x 寬 x 高) | 1238 mm (48.75 in) x 648 mm (25.5 in) x 850 mm (33.5 in) | |
| 重量 | 73.2 kg (161.3 lb) | |
| 頂面 (長 x 寬) | 875 mm (34.5 in) x 515 mm (20.3 in) | 72.6 kg (160 lb) |
| 抽屜1(長 x 寬 x 高) | 410 mm (16.3 in) x 320 mm (12.7 in) x 32 mm (1.3 in) | 18.1 kg (40 lb) |
| 抽屜2和3(長 x 寬 x 高) | 410 mm (16.3 in) x 320 mm (12.7 in) x 115 mm (4.5 in) | 每個36.2 (80 lb) |
| 面罩存放櫃(長 x 寬) | 495 mm (19.5 in) x 355 m (14 in) | 18.1 kg (40 lb) |
| 氣瓶放置平台 | 兩個9英吋氣瓶 | |
LIGHTWELDTM 個人防護裝備 & 耗材
左右滑動看表格 |
 |
| 具雷射防護窗的焊接面罩 CEU00002506XXXXU 配備红外雷射防護能力的可自動變暗的焊接面罩。鏡片帶有红外光塗層，可有效防護雷射反射。 |
保護鏡片 CDSBOM00023702XU 每包20個 |
左右滑動看表格 |
 |
 |

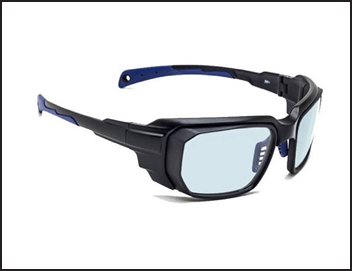

| 雷射防護眼鏡 CMMIXXX0002678PX 帶側面防護 1000-1550 nm OD 7+ |

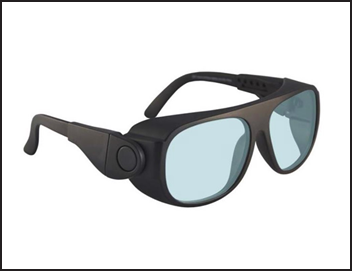

LDF雷射防護眼鏡 CMMIXXX0002677PX 大號，貼合型鏡架 1000-1550 nm OD 7+ |
ADJ雷射防護眼鏡 CMMIXXX0002679PX 可調式腳架 1000-1550nm OD7+ |

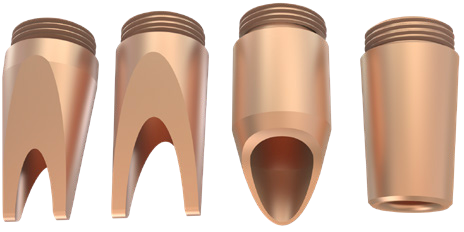

左右滑動看表格 銅製噴嘴 4件套 CDSBME000089XXXU |
 單觸點噴嘴 CMUS0008398XXXXU |
 6mm雙觸點噴嘴 CMUS0008411XXXXU |
 9mm 間距雙觸點噴嘴 CMUS0008719XXXXU |
 錐形噴嘴 CMUS0008794100XU |

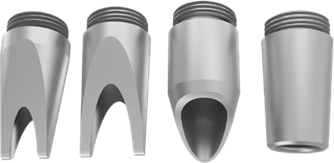

左右滑動看表格 1100 系鋁製噴嘴 4 件套 CDSBME00008901XU |
 單觸點噴嘴 CMUS0009402XXXXU |
 6mm 間距雙觸點噴嘴 CMUS0009401XXXXU |
 9mm 間距雙觸點噴嘴 CMUS0009400XXXXU |
 錐形噴嘴 CMUS0009399XXXXU |
